Частный дом с гаражом № O-172-1K

Отложенные (0)
Сравнение (0)

Общая площадь:	175.6 м²
Жилая площадь:	96.8 м²
Площадь застройки:	142 м²

Габариты:	13.64 x 10.64 м

Цоколь:	Нет
Мансарда:	Нет

Спальни и жилые комнаты (кроме гостиных):	4 шт
С/у, ванны:	2 шт
Сауна:	Нет
Бассейн:	Нет
Бильярд:	Нет
Спорткомплекс:	Нет
Зимний сад:	Нет
Гараж:	Внеш. (1а/м)

ЦЕНА АС:

37 090 руб
Цены всеx комплектаций

Купить проект

РЕЙТИНГ (2 оценки):

Суммарный:
Внешний вид:
Планировки:

Оценить

ПОДГОТОВКА ПРОЕКТА

1 рабочий день

ЗАДАТЬ ВОПРОС
ПО ПРОЕКТУ ВЕРСИЯ
ДЛЯ ПЕЧАТИ ОТЛОЖИТЬ
ПРОЕКТ ДОБАВИТЬ
К СРАВНЕНИЮ

АКЦИИ НА ЭТОТ ПРОЕКТ:

В наличии в офисе
подробнее

Приехав к нам в офис, Вы можете:
  - ознакомиться с этим проектом на месте;
  - получить по проекту необходимую консультацию;
  - сразу его приобрести.
Перед приездом обязательно забронируйте проект по телефону.

Гарантия на проект
подробнее

Бонус - проект навеса для авто или беседки
подробнее

Бесплатная доставка проекта
подробнее

ОБЗОРЫ ПО ПРОЕКТУ:

По данному проекту обзоров пока нет

Архив обзоров

Планы/Фасады

Материалы

Варианты (1)

Цены

Форум и отзывы

Категории проекта: Проекты кирпичных домов, проекты двухэтажных домов, проекты домов из поризованного камня (RAUF, KNAUF)

АННОТАЦИЯ

Этот дом с мансардой подходит для небольшой семьи. Просторная прихожая выполняет роль буфера. Холодный воздух с улицы не проникает в основные помещения дома. Гостиная и кухня находятся в непосредственной близости друг от друга. Это позволит сделать интерьер дома интересным и при желании объединить эти помещения. В мансардном этаже находятся три просторные спальни и одна гостевая комната уровень пола, которой находится немного ниже чем весь этаж. Планировка дома рациональна и позволяет эффективно использовать каждый квадратный метр дома. Варианты материала стен: - поризованные блоки - кирпич - газобетонные блоки Обязательно уточняйте при заказе проекта

ПЛАН ДОМА

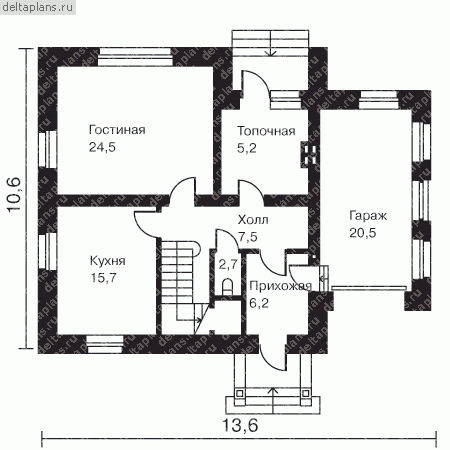

1-й этаж высота: 2.9 мредактировать
Частный дом с гаражом № O-172-1K - 1-й этаж

2-й этаж высота: 1.0 - 3.3 мредактировать
Частный дом с гаражом № O-172-1K - 2-й этаж

ФАСАДЫ ДОМА

вид спереди
Частный дом с гаражом № O-172-1K - вид спереди

вид слева
Частный дом с гаражом № O-172-1K - вид слева

вид справа
Частный дом с гаражом № O-172-1K - вид справа

вид сзади
Частный дом с гаражом № O-172-1K - вид сзади

МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:

Фундаменты – ленточный сборный
Наружные стены –эффективная кирпичная кладка/ альтернативно из поризованных блоков
Перекрытия – cборные железобетонные
Покрытие кровли – металлочерепица

РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:

Материал:	Кол-во:	Ед.изм.:	Комментарий:
Площадь кровли	180	м²
Газобетон	55	м³	толщ. 400 мм.
Кирпич	19	м³	на цоколь, часть наружных стен, столбы
Кирпич	29	м³	внутренние стены и вент. каналы
Искусственный камень	91	м²	цоколь и часть наружных стен
Штукатурка	139	м²
Утеплитель	18	м³	кровли толщ.200 мм.
Утеплитель	16	м³	стен толщ. 100 мм.
Утеплитель	6	м³	пола толщ. 100 мм.
Кирпич	41500	шт	Для варианта из кирпича - забутовочный М75
Кирпич	18600	шт	Для варианта из кирпича - на внутренние стены
Облицовочный кирпич	11700	шт

ВАРИАНТЫ ПРОЕКТА

Проект № O-172-1K (S)
Разработан зеркальный вариант проекта 37 090 руб

ПРОЕКТ ДОМА ЦЕНА

Комплектация:	Цена (руб):
Архитектурно-строительные чертежи [ комплектация Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	37 090
Доп. комплект чертежей без лицензии (копия для строителей) [ комплектация Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:** - дополнительный комплект чертежей для строителей без лицензии. ]	6 960
Паспорт проекта [ комплектация Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:** - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	3 630
Дополнительные услуги:	Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Купить проект

ФОРУМ И ОТЗЫВЫ ПО ПРОЕКТУ № O-172-1K

света	Полезен ли отзыв? 0
Публикация: 2010-10-03	Введите ваше сообщение...Здравствуйте! Очень понравился дом, его планировка, внешний вид. Но очень бы хотелось увидеть его план как план дома p-568-1s. Там всё очень понятно и доступно нарисовано.

Глеб (админ)	Полезен ли отзыв? 0
Публикация: 2010-10-04	Уважаемая Света, К сожалению мы не располагаем такими планами к проекту данного дома.

яночка	Полезен ли отзыв? 0
Публикация: 2012-01-27	Уважаемая Света, Я видела план этого дома с расставленной мебелью-понра!

Ирина (эксперт)	Полезен ли отзыв? 0
Публикация: 2012-01-27	Уважаемая Яночка, Постараюсь опубликовать

Толя	Полезен ли отзыв? 0
Публикация: 2010-12-27	Подскажите пожалуста какой размер блоков используется при строительстве даного дома из поризованных блоков?

Юлия (админ)	Полезен ли отзыв? 0
Публикация: 2011-01-12	Уважаемый Толя, Блоки RAUF 14.5NF или аналоги. Размеры 510х250х219. Толщина стены 510мм.

Banzzzzzay	Полезен ли отзыв? 0
Публикация: 2011-12-10	Подскажите пожалуйста а можно ли использовать блоки размера 380250219?

DmitryZ (админ)	Полезен ли отзыв? 0
Публикация: 2012-01-12	Уважаемый Banzzzzzay, В принципе для возведения НАРУЖНЫХ несущих стен такие блоки можно использовать. Что касается данного конкретного проекта он разработан с учетом блоков 510 и под блоки 380 изменен не будет. Если строить из 380 конечно наружные размеры слегка поедут. Цитата из брошюры производителя: Сверхпоризованный камень RAUF 10,7 NF является суперсовременным материалом для возведения стен в малоэтажном строительстве. Он обладает очень низкой теплопроводностью кладки и весит всего 14 кг, заменяя при этом 10,7 кирпичей стандартного формата. Отличные показатели по теплоэффективности этого материала позволяют возводить стены, не требующие дополнительного утепления. Наиболее распространены конструкции стен: камень 10,7NF + лицевой кирпич (толщина стены 525 (510) мм) и камень 10,7NF + наружная штукатурка (толщина стены 425 (380) мм). Поризованный камень 10,7NF является обязательным доборным/ угловым элементом при ведении кладки из крупноформатного камня 14,3NF, а также основным при возведении внутренних несущих стен толщиной 380 мм. В горизонтальные швы прокладывается кладочная стеклотканевая сетка сечением 5×5 мм и толщиной нити до 1 мм, обеспечивающая легкую работу с раствором и уменьшающая его расход. _____________________ выпускаются такие блоки прочностью M50 и М100 для сравнения прочность газобетона М45. Из каких бы камней Вы не строили, главное - соблюдать технологию строительства из RAUF.

DmitryZ (админ)

Полезен ли отзыв? Голосовать могут только зарегистрированные пользователи

Публикация: 2012-01-12

Уважаемый Banzzzzzay, В принципе для возведения НАРУЖНЫХ несущих стен такие блоки можно использовать. Что касается данного конкретного проекта он разработан с учетом блоков 510 и под блоки 380 изменен не будет. Если строить из 380 конечно наружные размеры слегка поедут.
Цитата из брошюры производителя:
Сверхпоризованный камень RAUF 10,7 NF является
суперсовременным материалом для возведения стен в
малоэтажном строительстве. Он обладает очень низкой
теплопроводностью кладки и весит всего 14 кг, заменяя при
этом 10,7 кирпичей стандартного формата. Отличные показатели
по теплоэффективности этого материала позволяют возводить
стены, не требующие дополнительного утепления. Наиболее
распространены конструкции стен: камень 10,7NF + лицевой
кирпич (толщина стены 525 (510) мм) и камень 10,7NF +
наружная штукатурка (толщина стены 425 (380) мм).
Поризованный камень 10,7NF является обязательным доборным/
угловым элементом при ведении кладки из крупноформатного
камня 14,3NF, а также основным при возведении внутренних
несущих стен толщиной 380 мм. В горизонтальные швы
прокладывается кладочная стеклотканевая сетка сечением
5×5 мм и толщиной нити до 1 мм, обеспечивающая легкую работу
с раствором и уменьшающая его расход.
_____________________
выпускаются такие блоки прочностью M50 и М100 для сравнения прочность газобетона М45. Из каких бы камней Вы не строили, главное - соблюдать технологию строительства из RAUF.

зая	Полезен ли отзыв? 0
Публикация: 2012-02-04	Понравился проект)

lev	Полезен ли отзыв? 0
Публикация: 2012-02-16	Уважаемый Зая, Понравился-покупайте и стройте

lev	Полезен ли отзыв? 0
Публикация: 2012-02-21	Без части где находитсчя гараж и весь этот объем ,есть ли такой вариант?

lev	Полезен ли отзыв? 0
Публикация: 2012-05-23	Как проходит вентяляция с кухни?

Ирина (эксперт)	Полезен ли отзыв? 0
Публикация: 2012-05-23	Уважаемый Lev, Кухонная вентиляция находитсяв в кухне справа (отверстие в перекрытии), на втором этаже проходит по самому верху через лестницу и выходит в вентканал в ванной комнате.

volodia	Полезен ли отзыв? 0
Публикация: 2013-03-07 Внешний вид: Планировки:	Достоинства проекта: простой и добротный

РАУХ	Полезен ли отзыв? 0
Публикация: 2013-12-05 Внешний вид: Планировки:	Со статьей ознакомился, но всё таки (подвал,погреб) нужен ! Достоинства проекта: проект супер Недостатки проекта: нет помещения под складирования съестных припасов (погреб,подвал)
