Проект коттеджа для семьи из 5 человек № A-208-1P(S) - зеркальный вариант

Проект коттеджа для семьи из 5 человек № A-208-1P

Площади:

Общая площадь: 172.2 м2
Жилая площадь: 89.48 м2
Площадь застройки: 114.8 м2

МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:

Фундаменты – ленточный, монолитный ж/б
Наружные стены – 1 этаж газосиликатный блок с обкладкой кирпичом, 2 этаж клееный брус
Перекрытия – деревянные
Кровля – металлочерепица

РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:

Материал:Кол-во:Ед.изм.:Комментарий:
Бетон103.28м3
Утеплитель29.3м3Утеблитель ПСБс толщиной 80 мм.
Площадь кровли192м2Площадь покрытия кровли.
Утеплитель23.6м3Утеплитель на кровлю.
Газобетон42м3Блоки толщиной 300 мм.
Кирпич22.3м3Объем кладки кирпичных перегородок и внутренних стен
Площадь отделки цоколя33м2Площадь облицовки цоколя фасадной плиткой
Облицовочный кирпич150м2

ПЛАН ДОМА

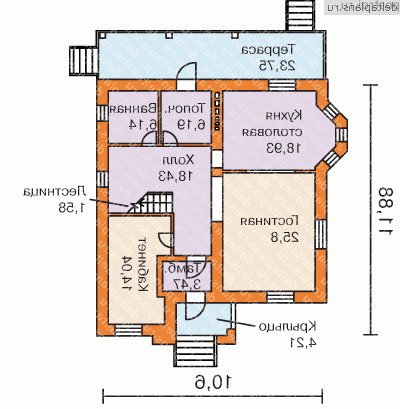

1-й этажредактировать
Проект коттеджа для семьи из 5 человек № A-208-1P - 1-й этаж

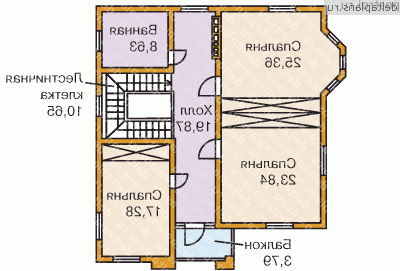

2-й этажредактировать
Проект коттеджа для семьи из 5 человек № A-208-1P - 2-й этаж

ФАСАДЫ ДОМА

вид спереди
Проект коттеджа для семьи из 5 человек № A-208-1P - вид спереди
вид слева
Проект коттеджа для семьи из 5 человек № A-208-1P - вид слева
вид справа
Проект коттеджа для семьи из 5 человек № A-208-1P - вид справа
вид сзади
Проект коттеджа для семьи из 5 человек № A-208-1P - вид сзади

АКЦИИ НА ЭТОТ ПРОЕКТ (актуально на 17.05.2024):

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

ВАРИАНТЫ ПРОЕКТА



Зеркальный вариант проекта. 25 000 руб

ПРОЕКТ ДОМА ЦЕНА

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ комплектация Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		25 000
Полный комплект чертежей [ комплектация Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		30 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ комплектация Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 500
Паспорт проекта ** [ комплектация Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		2 500
Дополнительные услуги:Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
